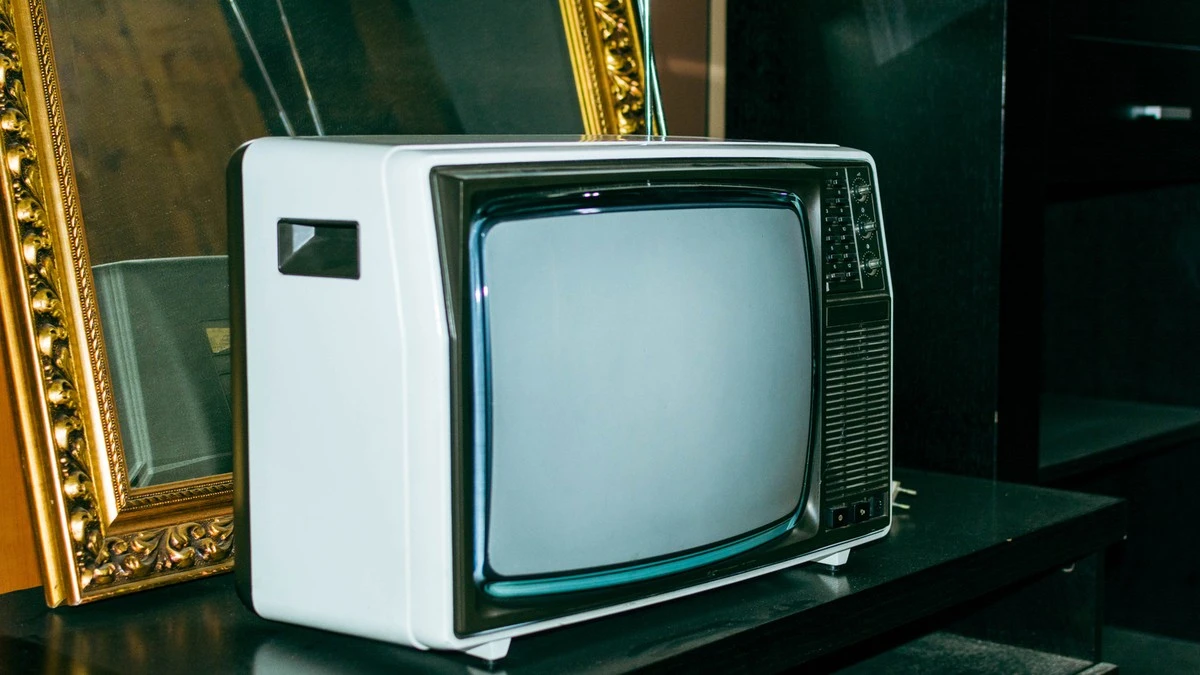

Pamiętacie ten charakterystyczny, nieco męczący wzrok rytm starych telewizorów kineskopowych? Jeśli kiedykolwiek próbowaliście nagrać ekran takiego odbiornika kamerą, na pewno widzieliście biegnące przez obraz ciemne pasy. Wielu z nas uważało to za wadę sprzętu, ale prawda jest znacznie ciekawsza: to był genialny kompromis, bez którego telewizja analogowa nigdy nie mogłaby zaistnieć w takiej formie.
Magia świecącego fosforu
Telewizory kineskopowe działały zupełnie inaczej niż dzisiejsze wyświetlacze LCD czy OLED. Wewnątrz szklanej bańki wiązka elektronów z ogromną prędkością „rysowała” obraz linia po linii, uderzając w warstwę fosforu. Fosfor rozbłyskał, ale robił to tylko na ułamek sekundy.
Abyśmy widzieli płynny ruch, obraz musiał być przerysowywany na nowo dziesiątki razy. Gdyby częstotliwość była zbyt niska, nasze oczy natychmiast wyłapałyby uciążliwe migotanie. Inżynierowie stanęli przed ścianą: jak zapewnić płynny obraz, nie przeciążając pasma radiowego, które w tamtych czasach było niezwykle cenne?
Dlaczego częstotliwość zależała od gniazdka?
Jednym z najciekawszych faktów jest powiązanie częstotliwości telewizji z częstotliwością prądu w sieci. W Polsce, podobnie jak w większości Europy, mamy 50 Hz. W USA standardem jest 60 Hz. Inżynierowie sprytnie wykorzystali tę częstotliwość do synchronizacji telewizorów, co pozwalało uniknąć konfliktów z oświetleniem w pomieszczeniach.
- W Europie przyjęto 25 klatek na sekundę (50 Hz).
- W USA standard wynosił około 30 klatek na sekundę (60 Hz).
- Te wartości wystarczały do wywołania iluzji ruchu, ale wciąż były za niskie, by całkowicie wyeliminować migotanie.
Sztuczka, która uratowała telewizję: skanowanie z przeplotem
Aby oszukać ludzkie oko bez konieczności zwiększania ilości przesyłanych danych, wynaleziono skanowanie z przeplotem. Zamiast wyświetlać cały obraz naraz, ekran dzielił go na dwa „pola”: najpierw rysowane były linie nieparzyste, a po nich parzyste.
Dzięki temu, choć przesyłano 25 pełnych klatek na sekundę, ekran odświeżał się 50 razy na sekundę. Nasz mózg, dzięki zjawisku bezwładności widzenia, łączył te dwie „połówki” w jeden, stabilny obraz. To był majstersztyk, który przez dekady napędzał całą światową infrastrukturę telewizyjną.
Dlaczego czasami wciąż to widzieliśmy?
Mimo tych starań, migotanie nie znikało całkowicie, zwłaszcza gdy patrzyliśmy na ekran kątem oka. Skanowanie z przeplotem miało swoje wady, które najbardziej dawały się we znaki przy szybkim ruchu – szybko poruszające się obiekty wyglądały, jakby miały „grzebień” na krawędziach. Wprowadzenie telewizorów 100 Hz pod koniec ery kineskopów było prawdziwym wybawieniem. Dzięki cyfrowej obróbce obrazu, odbiorniki mogły dublować klatki, co drastycznie obniżało zmęczenie oczu.
Wskazówka: Jak sprawdzić migotanie własnym smartfonem?
Jeśli kiedyś zastanawialiście się, czy Wasz obecny monitor lub telewizor wykorzystuje technologię PWM (regulację jasności za pomocą szybkich błysków), wystarczy skierować aparat telefonu na ekran i ustawić czas naświetlania na bardzo krótki (np. 1/2000 sekundy). Jeśli na zdjęciu zobaczycie czarne pasy, oznacza to, że urządzenie mruga – dla wielu osób to główna przyczyna bólu głowy przy pracy z monitorem.
Dziś, w erze matryc OLED i 120-hercowych wyświetlaczy, problem migotania niemal odszedł w zapomnienie. Jednak warto pamiętać, że za każdym razem, gdy dziś włączamy serial na Netflixie, korzystamy z fundamentów, które zbudowali inżynierowie walczący z ograniczeniami fizyki przed pół wiekiem.
A Wy jak wspominacie stare telewizory? Pamiętacie to specyficzne „brzęczenie” transformatora i wyładowania elektrostatyczne, które przyciągały kurz do ekranu? Podzielcie się swoimi wspomnieniami w komentarzach!
